桂林市邁特光學儀器有限公司
Guilin Microtech Optical Instrument Co., Ltd. (MTO)
	●  采用無限遠光學系統和同軸照明光學系統
	●   具有高分辨率和高清晰度品質
	●   可使用LED或光纖冷光源同軸照明,滿足觀察不同物體的需要
	●   適用于電子設備、半導體、LCD、LED等領域的數碼成像觀察、檢測和測量

|
				 可訂制定格定倍MZDH0850-D, 定格定倍即在變倍過程中,可實現倍率的反復準確定位,特別適合于二維,三維檢測  |
		||

			 |

				C:同軸照明  ● 出色的同軸照明效果,特別適合于LCD的加工及檢驗以及反光物體的觀察。  |
		|

			 |

				● 變倍系統采用步進電機,精心設計的信號控制模塊,確保每一次變倍都準確 ● 設計精密的運動機構,有極高的重復精度和光軸同心度 ● 極佳的成像性能,高精度,失真小 ● 設計緊湊,易安裝調試  |
		|

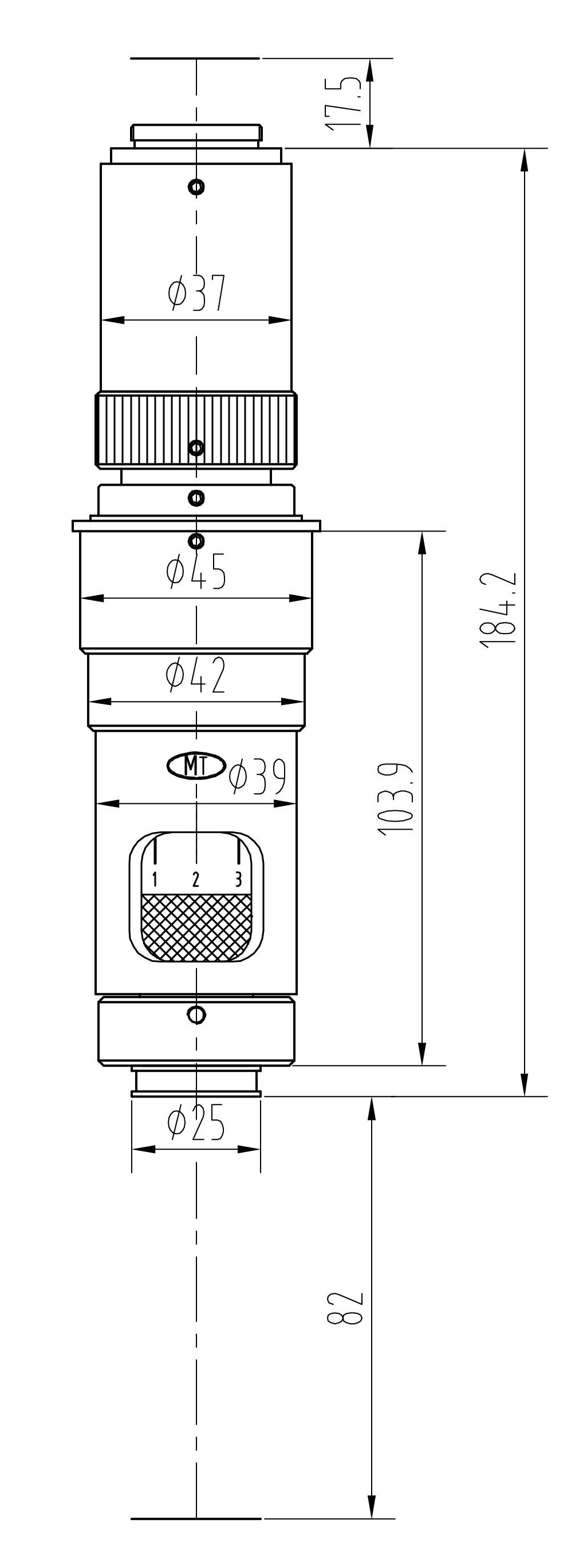

主機分解示意圖
MZDH0850系列配置對照表
|
				 名稱  |

				 規格  |

				 MZDH0850  |

				 MZDH0850C  |

				 MZDH0850-D  |

				 MZDH0850C-PL  |

				 MZDH0850C-MA  |

				 MZDH0850C-SA  |

				 MZDH0850-AZ  |

|
				 變倍主體  |

				 連續變倍0.75X~5X  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

|
				 物鏡  |

				 0.3X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

|
				 0.4X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 0.5X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 0.6X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 0.75X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 0.9X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 1X  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |
		|
|
				 1.5X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 2X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 CCD接頭 (攝像適配器)  |

				 0.3X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

|
				 0.4X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 0.5X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 0.67X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 1X  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |
		|
|
				 1.5X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 2X  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 照明光源  |

				 同軸照明:MLC1000  |

				 X  |

				 ●  |

				 X  |

				 ●  |

				 ●  |

				 ●  |

				 X  |

|
				 可調光LED: MLR25  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 X  |

				 ○  |
		|
|
				 測微接頭  |

				 帶分劃板1X接頭  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

|
				 其它功能  |

				 整數倍定位  |

				 ○  |

				 ○  |

				 ●  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

|
				 帶偏光  |

				 ○  |

				 ○  |

				 ○  |

				 ●  |

				 ○  |

				 ○  |

				 ○  |
		|
|
				 帶微調焦接頭  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ●  |

				 X  |

				 ○  |
		|
|
				 光路180°轉向  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ●  |

				 ○  |
		|
|
				 電動變倍  |

				 ○  |

				 ○  |

				 X  |

				 ○  |

				 ○  |

				 ○  |

				 ●  |
		|
|
				 支架與主機配合尺寸  |

				 Φ45mm  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

				 ●  |

|
				 標準螺紋無窮遠金相鏡頭  |

				 Nikon、Olympus、Mitutoyo  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

				 ○  |

|

					注:1. ●標準配置 ○選購件 X 無配置  |
		||||||||
|
				 倍率  |

				 NA  |

				 景深  |

				 分辨率  |

				 TV失真  |


					安裝尺寸:Φ45mm   |

|
				 0.75X  |

				 0.03  |

				 1.8mm  |

				 11.2μm  |

				 0.26%  |
		|
|
				 2.0X  |

				 0.067  |

				 0.30mm  |

				 5.0μm  |

				 0.31%  |
		|
|
				 5.0X  |

				 0.097  |

				 0.08mm  |

				 3.5μm  |

				 0.12%  |

|
				 物鏡  |

				 項目  |

				 CCD接頭  |
		||||||
|
				 0.3X  |

				 0.4X  |

				 0.5X  |

				 0.67X  |

				 1X  |

				 1.5X  |

				 2X  |
		||
|

					0.3X  |

				 光學放大倍率  |

				 0.07X~0.45X  |

				 0.09X~0.6X  |

				 0.11X~0.75X  |

				 0.15X~1X  |

				 0.225X~1.5X  |

				 0.34X~2.25X  |

				 0.45X~3X  |

|
				 視場范圍(mm)  |

				 51.4X68.6~8X10.67  |

				 40X53.33~6X8  |

				 32.7X43.6~4.8X6.4  |

				 24X32~3.6X4.8  |

				 16X21.3~2.4X3.2  |

				 10.6X14.12~1.6X2.13  |

				 8X10.67~1.2X1.6  |
		|
|

					0.4X  |

				 光學放大倍率  |

				 0.09X~0.6X  |

				 0.12X~0.8X  |

				 0.15X~1X  |

				 0.2X~1.34X  |

				 0.3X~2X  |

				 0.45X~3X  |

				 0.6X~4X  |

|
				 視場范圍(mm)  |


					40X53.33~  |


					30X40~  |


					24X32~  |

				 18X24~2.69X3.58  |


					12X16~  |

				 8X10.67~1.2X1.6  |

				 6X8~0.9X1.2  |
		|
|

					0.5X
			WD:175mm  |

				 光學放大倍率  |

				 0.11X~0.75X  |

				 0.15X~1X  |

				 0.19X~1.25X  |

				 0.25X~1.675X  |

				 0.375X~2.5X  |

				 0.56X~3.75X  |

				 0.75X~5X  |

|
				 視場范圍(mm)  |

				 32.7X43.6~4.8X6.4  |

				 24X32~3.6X4.8  |

				 18.9X25.3~2.88X3.84  |

				 14.4X19.2~2.15X2.9  |

				 9.6X12.8~1.44X1.92  |

				 6.4X8.6~0.96X1.28  |

				 4.8X6.4~0.72X0.96  |
		|
|
				 0.6X WD:145mm  |

				 光學放大倍率  |

				 0.14X~0.9X  |

				 0.18X~1.2X  |

				 0.225X~1.5X  |

				 0.3X~2X  |

				 0.45X~3X  |

				 0.68X~4.5X  |

				 0.9X~6X  |

|
				 視場范圍(mm)  |

				 25.7X34.3~4X5.33  |

				 20X26.67~3X4  |

				 16X21.33~2.4X3.2  |

				 12X16~1.8X2.4  |

				 8X10.67~1.2X1.6  |

				 5.3X7.06~0.8X1.07  |

				 4X5.33~0.6X0.8  |
		|
|

					0.75X    WD:117mm

			 |

				 光學放大倍率  |

				 0.17X~1.125X  |

				 0.225X~1.5X  |

				 0.28X~1.875X  |

				 0.4X~2.5X  |

				 0.56X~3.75X  |

				 0.84X~5.625X  |

				 1.125X~7.5X  |

|
				 視場范圍(mm)  |

				 21.2X28.2~3.2X4.27  |

				 16X21.33~2.4X3.2  |

				 12.9X17.1~1.92 X2.56  |

				 9X12~1.44 X1.92  |

				 6.4X8.6~0.96X1.28  |

				 4.3X5.7~0.64X0.85  |

				 3.2X4.27~0.48X0.64  |
		|
|

					0.9X  |

				 光學放大倍率  |

				 0.2X~1.35X  |

				 0.27X~1.8X  |

				 0.34X~2.25X  |

				 0.45X~3X  |

				 0.675X~4.5X  |

				 1.01X~6.75X  |

				 1.35X~9X  |

|
				 視場范圍(mm)  |

				 18X24~2.67X3.56  |

				 13.33X17.78~2X2.67  |

				 10.6X14.1~1.6X2.13  |

				 8X10.67~1.2X1.6  |

				 5.3X7.1~0.8X1.07  |

				 3.56X4.7~0.53X0.71  |

				 2.67X3.56~0.4X0.53  |
		|
|

					1X
			WD:83mm  |

				 光學放大倍率  |

				 0.225X~1.5X  |

				 0.3X~2X  |

				 0.375X~2. 5X  |

				 0.5X~3.35X  |

				 0.75X~5X  |

				 1.125X~7.5X  |

				 1.5X~10X  |

|
				 視場范圍(mm)  |

				 16X21.3~2.4X3.2  |

				 12X16~1.8X2.4  |

				 9.6X12.8~1.44X1.92  |

				 7.2X9.6~1.07X1.4  |

				 4.8X6.4~0.72X0.96  |

				 3.2X4.27~0.48X0.64  |

				 2.4X3.2~0.36X0.48  |
		|
|

					1.5X  |

				 光學放大倍率  |

				 0.34X~2.25X  |

				 0.45X~3X  |

				 0.5625X~3.75X  |

				 0.75X~5X  |

				 1.125X~7.5X  |

				 1.6875X~11.25X  |

				 2.25X~15X  |

|
				 視場范圍(mm)  |

				 10.6X14.1~1.6X2.13  |

				 8X10.67~1.2X1.6  |

				 6.4X8.53~0.96X1.28  |

				 4.8X6.4~0.72X0.96  |

				 3.2X4.27~0.48X0.64  |

				 2.13X2.84~0.32X0.43  |

				 1.6X2.13~0.24X0.32  |
		|
|

					2X  |

				 光學放大倍率  |

				 0.45X~3X  |

				 0.6X~4X  |

				 0.75X~5X  |

				 1X~6.7X  |

				 1.5X~10X  |

				 2.25X~15X  |

				 3X~20X  |

|
				 視場范圍(mm)  |

				 8X10.7~1.2X1.6  |

				 6X8~0.9X1.2  |

				 4.8X6.4~0.72X0.96  |

				 3.6X4.8~0.54X0.72  |

				 2.4X3.2~0.36X0.48  |

				 1.6X2.1~0.24X0.32  |

				 1.2X1.6~0.18X0.24  |
		|
|

					4.5X  |

				 光學放大倍率  |

				 1.01X~6.75X  |

				 1.35X~9X  |

				 1.69X~11.25X  |

				 2.26X~15.07X  |

				 3.37X~22.5X  |

				 5.06X~33.75X  |

				 6.75X~45X  |

|
				 視場范圍(mm)  |

				 3.56X4.74~0.53X0.71  |

				 2.67X3.56~0.4X0.53  |

				 2.13X2.84~0.32X0.43  |

				 1.59X2.12~0.24X0.32  |

				 1.07X1.42~0.16X0.21  |

				 0.71X0.95~0.11X0.14  |

				 0.53X0.71~0.08X0.11  |
		|
|
				 變倍主體連續變倍范圍0.75X~5X  |
		||||||||

|
					 大視場同軸照明器  |


						當相機大于或等于1/2"、鏡頭的光學總倍數小于0.5X時,  外形比標準的同軸照明器大一些。  |

|
					 MLC1000,MLR25  |
			||
|
					 0.4X, 0.5X, 0.67X, 1.0X(標準配置),1.5X,2.0X  |
			||
|
					 0.3X,0.4X,0.5X,0.6X,0.75X,0.9X,1X(標準配置),1.5X,2.0X,4.5X  |
			||
|
					 無窮遠金相鏡頭  |

					 Nikon, Olympus, Mitutoyo  |
			|
|
					 SD1-D ~ SD18-D  |
