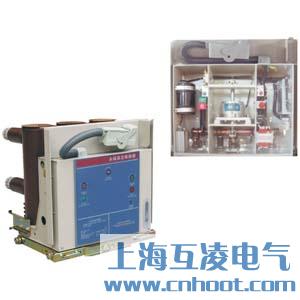

ZN63M-12真空斷路器
- 熱門搜索：
- KYN28-12
- ZW8-12
- FZW32-12
- GW9-10
- JN15-12/31.5
-
- 產品名稱：ZN63M-12真空斷路器
- 型號：ZN63M-12
- 品牌：上?；チ?/li>
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
ZN63M-12真空斷路器原理
ZN63M-12戶內高壓永磁真空斷路器（以下簡稱斷路器）是用于三相交流50Hz、10kV電力系統的戶內開關設備，適用于投切不同性質的負荷和頻繁操作、以及多次開斷短路電流的場合．作為電網設備、工礦企業動力設備的保護和控制單元。斷路器采用操動機構與斷路器本體（一次回路）體化的設計．既可作為固定安裝單元（配固定柜）．也可和推進機構（底盤車）組成手車單元（配中置柜）使用。
斷路器符合GB1984《高壓交流斷路器》、JB3855《3.6~ 40.5kV戶內高壓真空斷路器》、DL403/T《12~40.5kV戶內高壓真空斷路訂貨技術條件》及IEC62271等標準的相關要求。

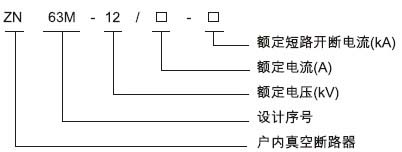

型號及其含義
正常使用條件
◇環境溫度：最高溫度+40℃，最低溫度-15℃（允許在-30℃時儲運）；
◇環境濕度：日相對濕度平均值≤95%，月相對濕度平均值≤90%；日水蒸氣壓力平均值≤2.2kPa，月水蒸氣壓力平均值≤1.8kPa；
◇海拔高度：不超過1000m；
◇地震烈度：不超過8度；
◇周圍空氣沒有明顯地受到塵埃、煙、腐蝕性或可燃性氣體、蒸氣、鹽霧的污染。
常用型號
ZN63M-12/630-20、ZN63M-12/630-25、ZN63M-12/1250-20、ZN63M-12/1250-25
ZW63M-12/1250-31.5、ZW63M-12/1600-31.5、ZW63M-12/2000-31.5、ZW63M-12/2500-31.5
ZW63M-12/1250-40、ZW63M-12/1600-40、ZW63M-12/2000-40、ZW63M-12/2500-40

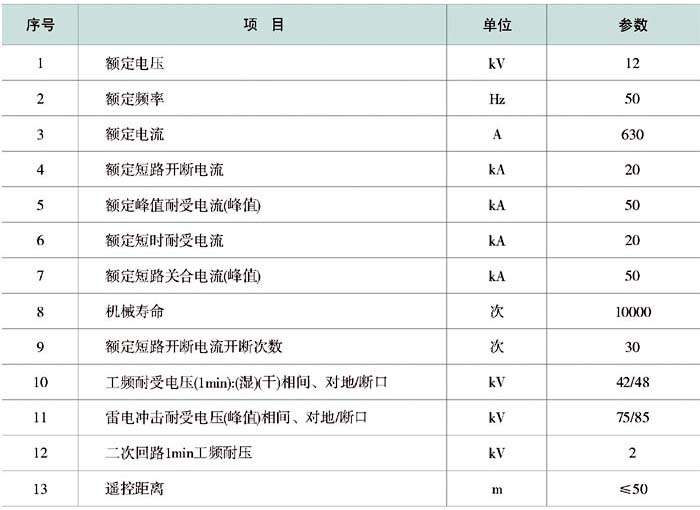

主要技術參數
- 產品名稱：
ZN63M-12真空斷路器
- 型號：
ZN63M-12
