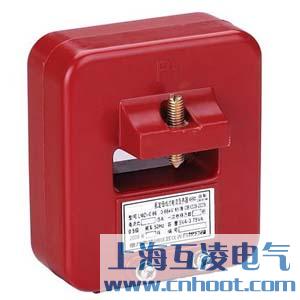

- 產品名稱：LMZ1-0.66電流互感器
- 型號：LMZ1-0.66
- 品牌：上海互凌
- 座機：021-31263351
- 企業QQ：919107474
- 溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
- 資料請聯系互凌
- 訂貨方案：
- 1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
- 2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
- 3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
- 4、需要其它或超出附件、備件時應提出種類和數量
產品詳情
LMZ1-0.66電流互感器原理
LMZ1-0.66電流互感器主要用于戶內，供額定電壓為0.66kV及以下，額定頻率為50Hz的交流電路中作為電流、電能測量或繼電保護用，產品為澆注式電流互感器，其安裝方法采用母排固定安裝方法。
LMZ1-0.66電流互感器工作環境
1、安裝地點的海拔不超過1000m；
2、周圍空氣溫度不超過+40。C，且其24h內的平均溫度值不超過+35。C，周圍空氣溫度的下限為-5。
3、最高溫度為+40。C時，空氣的相對濕度不超過50%; 在較低的溫度下可以允許有較高的相對濕度，最高不超過80%;
4、安裝在無爆炸及易燃的危險介質中，且介質中無足以腐蝕金屬和破壞絕緣的氣體與塵埃(包括導電塵埃);
5、安裝地點無劇烈振動及顛簸，安裝傾斜度不大于5°;
6、安裝地點不受陽光直接輻射，無雨雪侵襲及嚴重霉菌存在。
標準與認證
國家標準 ：GB 1208-2006
認證證書 ：CMC浙制03820196

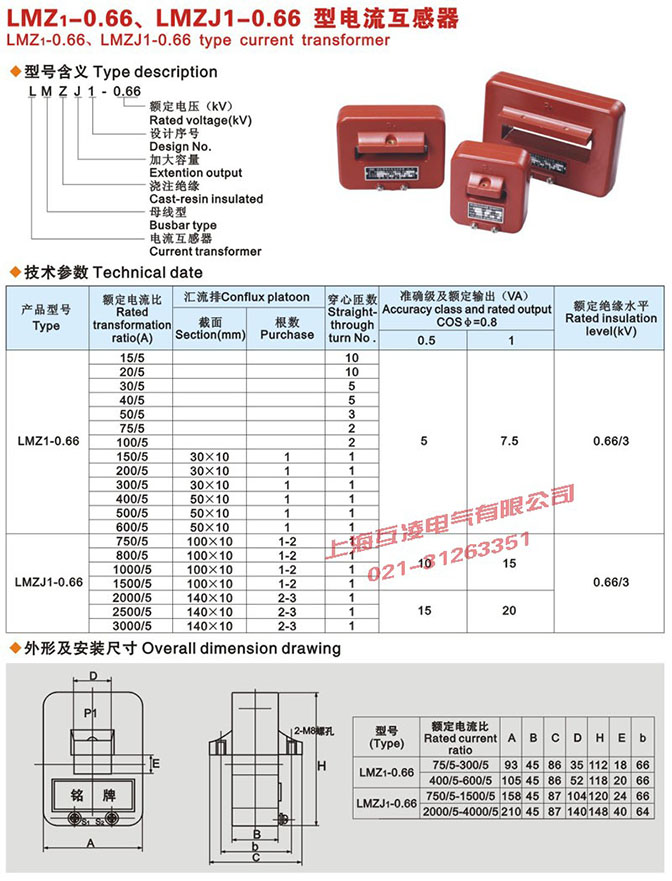

| 產品型號 | 額定電流比 | 匯流排 | 準確級及額定輸出(VA) | 穿心匝數 | 額定絕緣水平 | ||
| 截面 | 根數 | 0.5 | 1 | ||||
| LMZ1-0.66 | 15/5 | 10X10 | / | 5 | 7.5 | 10 | 0.66/3 |
| 20/5 | / | / | 10 | ||||
| 30/5 | / | / | 5 | ||||
| 40/5 | / | / | 5 | ||||
| 50/5 | / | / | / | ||||
| 75/5 | / | / | 3 | ||||
| 100/5 | / | / | 2 | ||||
| 150/5 | 30X10 | 1 | 2 | ||||
| 200/5 | 30X10 | 1 | 1 | ||||
| 300/5 | 30X10 | 1 | 1 | ||||
| 400/5 | 30X10 | 1 | 1 | ||||
| 500/5 | 30X10 | 1 | 1 | ||||
| 600/5 | 30X10 | 1 | 1 | ||||
| LMZJ1-0.66 | 750/5 | 100X10 | 1-2 | 10 | 15 | 1 | 0.66/3 |
LMZ1-0.66電流互感器的作用
本型互感器為澆注絕緣母線式，鐵心上繞有二次繞組，下部有底座，供固定安裝之用
