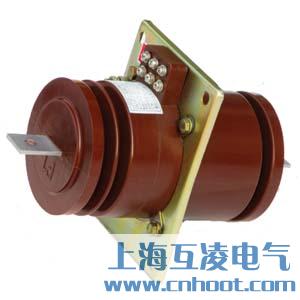

LA-10Q電流互感器

產品名稱：LA-10Q電流互感器
型號：LA-10Q
品牌：上?；チ?/li>
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請?jiān)敿?xì)核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LA-10Q電流互感器選型

本系列電流互感器分單匝式、復匝式、母線式三種。

LA-10Q電流互感器原理

LA-10Q電流互感器為穿墻式環氧樹脂澆注絕緣產品，適用于額定頻率50Hz或60Hz、額定電壓10kV及以下的電力系統中，作電能計量、電流測量和繼電保護用。

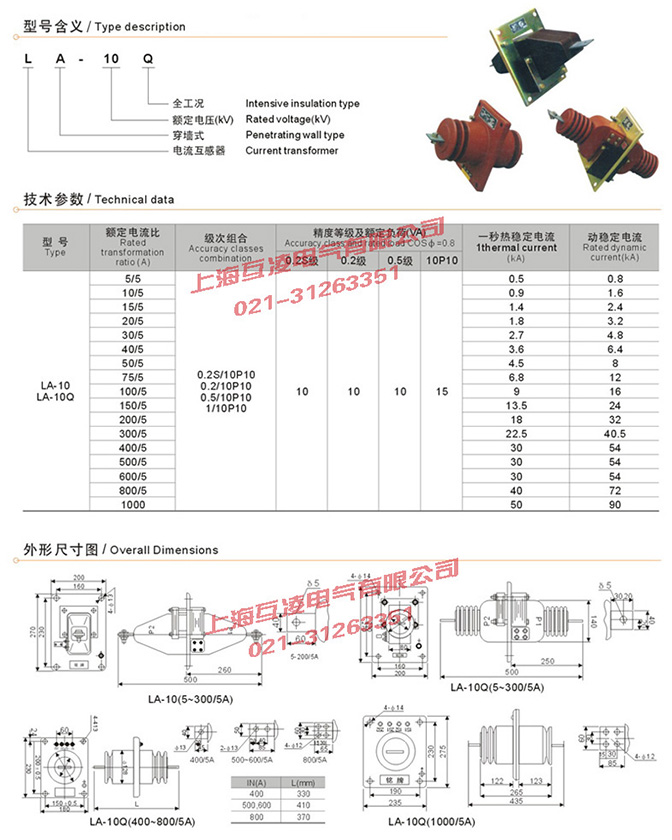

LA-10Q型電流互感器參數

1、LA-10Q電流互感器額定絕緣水平：12/42/75kV
2、額定二次電流:5A
3、額定一次電流、準確級組合、額定輸出及額定動、熱穩定電流見表
4、污穢等級：全工況產品符合Ⅱ級污穢要求。

型號	額定一次電流(A)	準確級組合	額定輸出(VA)				額定短時熱電流(Ith)(kA)	額定動穩定電流(Idyn)(kA)
			0.2	0.5	10P10	10P15
LA-10 LA-10Q	5-200	0.5/10P10	10	10	15	15	90I1n	160I1n
	300						22.5	40.5
	400						30	55
	500
	600
	800						40	72
	1000						50	90

原理

是依據電磁感應原理的。電流互感器是由閉合的鐵心和繞組組成。它的一次繞組匝數很少，串在需要測量的電流的線路中，因此它經常有線路的全部電流流過，二次繞組匝數比較多，串接在測量?jī)x表和保護回路中，電流互感器在工作時，它的2次回路始終是閉合的，因此測量?jī)x表和保護回路串聯線圈的阻抗很小，電流互感器的工作狀態接近短路。

產品名稱：
LA-10Q電流互感器

型號：
LA-10Q

上?；チ桦姎庥邢薰臼且患揖哂卸嗄瓿商着浼a(chǎn)歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
