概述

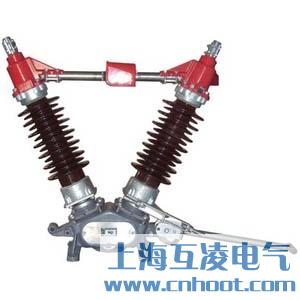

GW5-72.5/1250A戶外交流隔離開關為交流50Hz的戶外高壓電器設備，額定電壓等級 有40.5KV 72.5KV 和126KV，供高壓線路在無負載情況下進行開合，以及對被 檢修高壓母線、斷路器等電氣設備與帶電的高壓線路進行電氣隔離之用，也可用于開/合小的電容或電感電流。

本系列戶外隔離開關滿足GB1985《交流高壓隔離開關和接地開關》IEC60129《交流隔離開關和接地開關》以及GB/T11022《高壓開關設備和控制設備標準的共用技術要求》等標準的相關規定。

其他型號：GW5-72.5/630A、GW5-72.5/1250、GW5-72.5/1600A、GW5-72.5/2000A

技術參數與外形安裝圖

使用條件

1．海拔高度不超過1000m，高原型不超過4000m；

2．環境溫度：-40℃～+40℃；

3．風速不大于35m/s；

4．地震烈度：8度；

5．覆冰厚度：≤10mm；

6．耐污產品適用于污穢地區；

7．不適用于有易燃物質、爆炸危險、化學腐蝕及劇烈震動的場所。

完善化隔離開關特點說明

1）全部采用熱鍍鋅工藝防腐處理，熱鍍鋅不能保證配合要求轉動的部位一般均采用不銹鋼材料，緊固件M8以下采用不銹鋼，其余均采用熱鍍鋅。

2）導電部分銅管軟連接型，中間觸頭為“握手”式自力型觸指，彈簧外壓式無電流通過，隔離開關只有中間一個接觸點，其余均用軟連接固定聯結。

a.采用新的觸頭結構，將觸片一端與觸座固定，靠觸片變形及彈簧生產接觸壓力，使觸指末端的滑動接觸改為固定接觸，提高導電可靠性；

b.現場用戶無需焊接，無需備輔助材料，只提供安裝支架（訂貨時注明是否帶支架及高度）

3）轉動部分配有自潤滑套，無需潤滑脂。

4）主接線端子為平板型。

5）開關用支柱絕緣子強度密度大，穩定可靠，配方采用高強度瓷料制造，減少了產品強度的分散性，增加了產品的抗拉強度，結構設計時已對產品已有較大的強度預留度，使產品在運行中保證穩定可靠。
